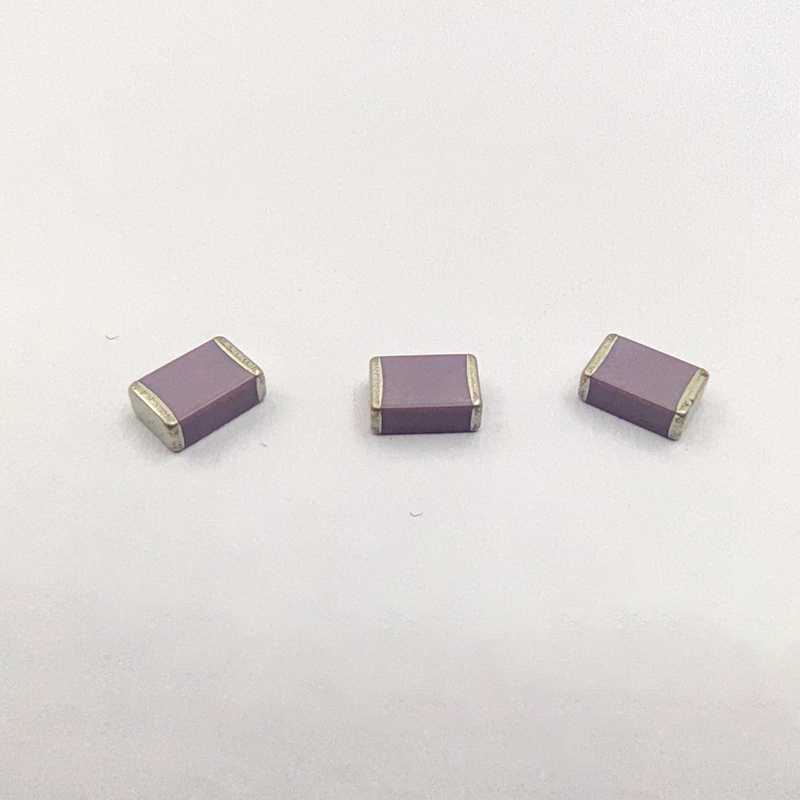

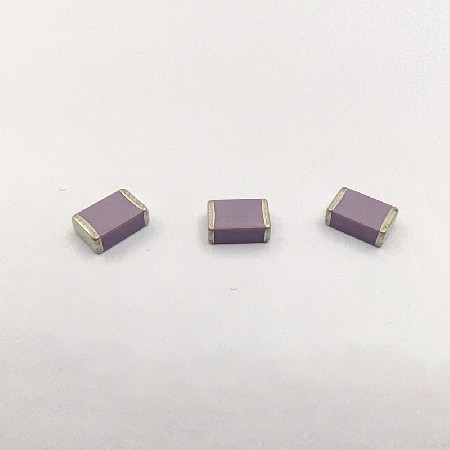

中高壓陶瓷電容器（COG類）

2020-05-18 2221

1． 特  點 ：

l 貼片式，Ag（Cu）-Ni-Sn三層端電極，良好的可焊性和耐焊接熱性能，適用于混合集成電路或印刷電路的表面貼裝；

l 高頻率特性好，低電感，低損耗高Q值，高可靠性，電容量穩定性高；

l 適用于各類設備中的諧振回路、耦合回路及要求低損耗、電容量高穩定和絕緣電阻高的電路中；

l 執行標準：GB/T 21041-2007《電子設備用固定電容器 第21部分 表面安裝用I類多層瓷介固定電容器》。

2． 主要性能指標：

l 電容量溫度系數：0±30ppm/℃，工作溫度范圍 -55℃～125℃。

l 介質損耗：DF≤15×10-4

l 老化特性：無；

l 絕緣電阻： Ri≥10000MΩ（20℃）：

l 介質耐電壓：(按不同標稱額定電壓分列標準)



標稱額定電壓

Ur＜200V

200V≤Ur≤1000V

Ur＞1000V

介質耐電壓(V)

≥2.5 Ur

≥1.5 Ur

≥1.2 Ur

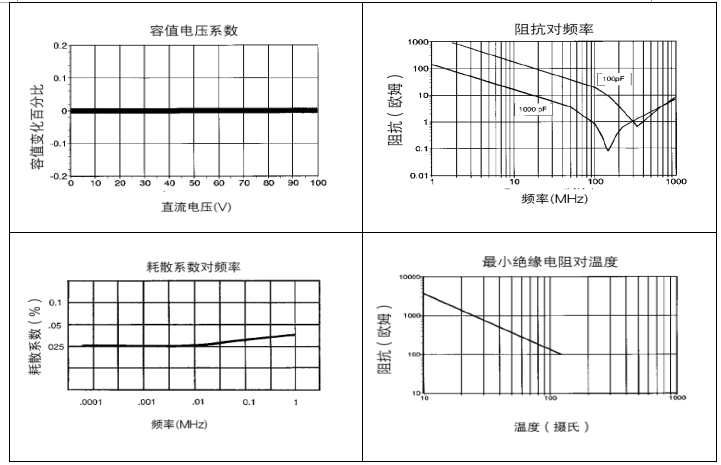

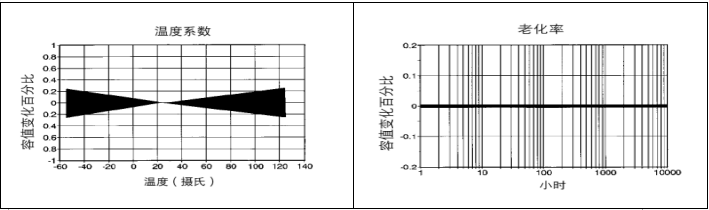

3． 性能特性曲線：

4.產品容量范圍



尺寸規格

額定電壓

容量范圍（單位：pF）

0603

100V

1～680

200V

1～470

0805

100V

1～1,000

200V

1～820

500V

1～560

1206

100V

1.5～3,300

200V

1.5～2,200

500V

1.5～1,000

1000V

1.5～680

2000V

1～270

1210

100V

2～4,700

200V

2～3,300

500V

2～2,000

1000V

2～820

2000V

2～470

1808

100V

2～4,700

200V

2～3,300

500V

2～1800

1000V

2～820

2000V

2～470

3000V

2～150

4000V

2～100

1812

100V

3.3～8,200

200V

3.3～6,800

500V

3.3～3,900

1000V

3.3～1,200

2000V

3.3～680

3000V

3.3～270

4000V

3.3～220

2220

100V

10～12,000

200V

10～8,200

500V

10～6,800

1000V

10～2,200

2000V

10～1,000

3000V

10～680

4000V

10～560
